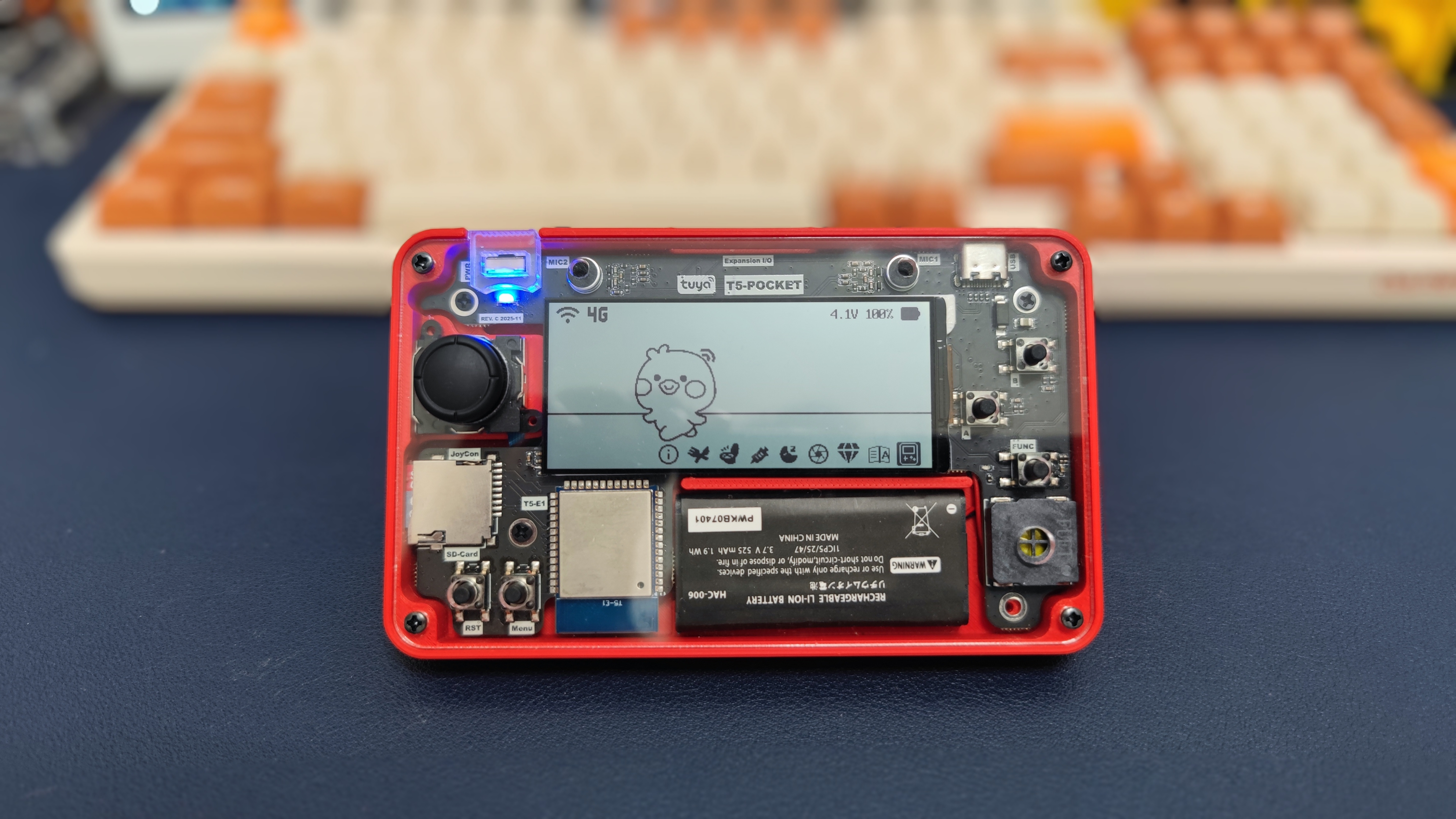

AI 虚拟宠物
通过语音、摇杆、加速度和视觉互动，维护健康、饥饿、清洁与快乐状态。
// 01_SCENARIOS
一台掌机，覆盖多种 AI 与 IoT 场景
它不是单一聊天设备，而是一套面向开发者的多模态终端：输入、显示、音频、连接和扩展接口都已集成。
💬
多模态问答
结合语音、摄像头图像和文本上下文，与云端 AI Agent 进行交互。
🏠
智能家居控制
接入 Tuya App、DP 数据点与 Function Call，控制联网 IoT 设备。
🎮
掌机与工具
内置贪吃蛇、Dino Jump、电子书、摄像头和水平仪等示例。
// 02_HARDWARE
高度集成的口袋硬件平台
主板采用 4 层、1.2 mm 设计；Pogo Pin FPC 为 2 层、0.15 mm，并使用 PI 补强以避免影响磁力。
COMPUTE + CONNECT涂鸦 T5-E1 模组
集成 Wi-Fi 6 与 BLE 5.4，并支持 4G Cat-1 模块，满足端云 AI 和移动联网需求。
VISION + DISPLAY摄像头与低功耗屏
GC2145 约 200 万像素摄像头，搭配 2.9 英寸无背光单色全反屏。
AUDIO双麦与扬声器
支持音频采集、播放和端侧 VAD、KWS、AEC、ANR、AGC 等处理。
INPUT摇杆、按键与六轴
游戏摇杆、A/B/功能/菜单键及 BMI270 六轴传感器组成丰富输入。
STORAGE + POWERMicroSD 与掌机电池
支持外部文件存储，并采用 Switch 手柄同规格 HAC-006 525mAh 电池。
EXPANSION双扩展接口
Pogo Pin 提供电源与 UART；顶部 10Pin 支持 I²C、SPI、UART 和 GPIO。
// 03_ASSEMBLY
关键物料与装机顺序
这里按开源工程原版装机顺序提炼。屏幕、摄像头排线和 FPC 较脆弱，操作前请释放静电并使用合适螺丝。
核心装配物料
- 01 T5 Pocket 主板 PCBA
- 02 2.9″ 单色全反屏
- 03 GC2145 摄像头
- 04 Switch 摇杆与 HAC-006 电池
- 05 4G Cat-1 模组（可选配置）
- 06 Pogo Pin FPC 与连接座
- 07 主机外壳、屏幕垫高件、压板
- 08 亚克力面板和开机键
- 09 磁铁 ×5、导电泡棉、麦克风垫
- 10 M3 / M2.5 / M1.6 螺丝
4G 可选中移 ML307R 或移柯 L511C，两者 Pin to Pin 兼容；原项目更推荐 L511C。详细 BOM、封装和采购信息以开源页面最新版为准。
十步完成装机
固定磁铁与 Pogo FPC
少量 PP 结构胶固定 8×4×3 mm 磁铁，再用 4 颗 M1.6×3 螺丝固定 Pogo Pin FPC。
贴底部止滑垫
安装 4 个 8×1 mm 硅胶垫，确保底部平整且不遮挡接口。
安装麦克风气密垫
将 6035 咪套准确放入双麦孔位，避免漏气影响拾音与 AEC 效果。
垫高并粘贴屏幕
垫高件正反贴 3 mm 双面胶后连接排线。悬空位置不可用力按压，以免屏幕破裂。
处理摄像头导电泡棉
导电泡棉用于固定、散热与防静电，装配时需对位 PCB 的 GND 区域。
连接关键排线
依次连接电池手柄、摄像头和 Pogo FPC；摄像头排线预折约 45° 并整理余量。
主板入壳
从顶部先放入，让顶部扩展 IO 排座滑入定位，再用镊子调整摄像头进入槽位。
锁紧主板与摇杆
主板使用 4 颗 M2.5×3 mm，摇杆使用 2 颗 M1.6×4 mm，交叉轻锁。
安装开机键与面板
装入透明亚克力开机键；可选贴喇叭和麦克风防灰网，再用 4 颗 M3 螺丝固定面板。
粘贴扩展接口标签
为顶部 10Pin 和 Pogo Pin 标注接口定义，方便后续连接传感器与调试器。
// 04_FIRMWARE
固件烧录与首次启动
软件基于 TuyaOpen，分为硬件 BSP、云 IoT 事件、LVGL UI 与 AI 四层。预编译固件适合快速体验，开源工程适合二次开发。
01 · PREPARE烧录前准备
- 确认电池有电且 USB-C 数据线支持传输。
- 备份设备配置和 MicroSD 重要文件。
- 下载与主板版本对应的固件和工具。
02 · FLASH进入烧录并写入
- 按资料说明让 T5 进入下载模式。
- 选择正确串口与固件文件。
- 保持供电稳定，等待校验与重启完成。
03 · ACTIVATE联网和 AI 配置
- 完成 Wi-Fi / 4G 与设备绑定。
- 配置云端 AI Agent、音量与应用参数。
- 逐项测试麦克风、喇叭、摄像头与按键。
版本提醒：开源工程会持续更新。烧录前务必核对 PCB、BSP 和固件版本；升级中不要拔线或断电。若只是体验，优先使用你提供的配套固件包。
// 05_CONTROLS
掌机输入定义
菜单和应用以摇杆与按键操作，LED 用于提示 AI 活动状态。
// 06_DEMOS
开源 Demo 与扩展方向
示例覆盖 AI、图形、传感器、文件和外部模块，适合作为自己的应用起点。
AI PET涂丫丫 AI 宠物
语音、视觉、文本和加速度多模态互动，管理健康、饥饿、清洁与快乐状态。
CAMERA单色摄像头显示
把彩色图像通过 Floyd–Steinberg 或 Bayer 抖动转换到单色屏幕。
GAMES贪吃蛇与跳跳龙
利用 LVGL 和摇杆按键体验经典小游戏，并学习界面与输入事件。
SENSORS六轴水平仪
读取 BMI270 姿态数据并实时渲染，也可与 AI 上下文融合。
READERMicroSD 电子书
从 SD 卡读取 TXT 文件，演示文件系统、字体与低功耗阅读界面。
EXPANSION传感器与外设
通过 10Pin / Pogo Pin 扩展温湿度、RFID、热敏打印机和 UART 调试工具。
// 08_RESOURCES
固件与开源资料入口
快速体验固件、完整开源硬件工程和视频演示集中整理如下。
