墨水屏课程表日历相册

// 01_FEATURES

一次刷新，安静陪伴一整天

墨水屏只在刷新时明显耗电，适合长期摆放。J-Calendar 将日历、学习与相册场景整合进同一块屏幕。

🗓️

完整月历

公历、农历、节气、节假日、调休、周数和倒数日集中显示。

📚

课程表

通过网页录入每周课程，单击按键即可切换到课表页面。

🖼️

墨水屏相册

使用改造固件展示照片、书法或纪念图片，断电仍能保留画面。

🌤️

天气与低功耗

支持每日或实时天气模式，刷新后进入休眠延长电池使用时间。

// 02_GALLERY

三种页面，一套硬件

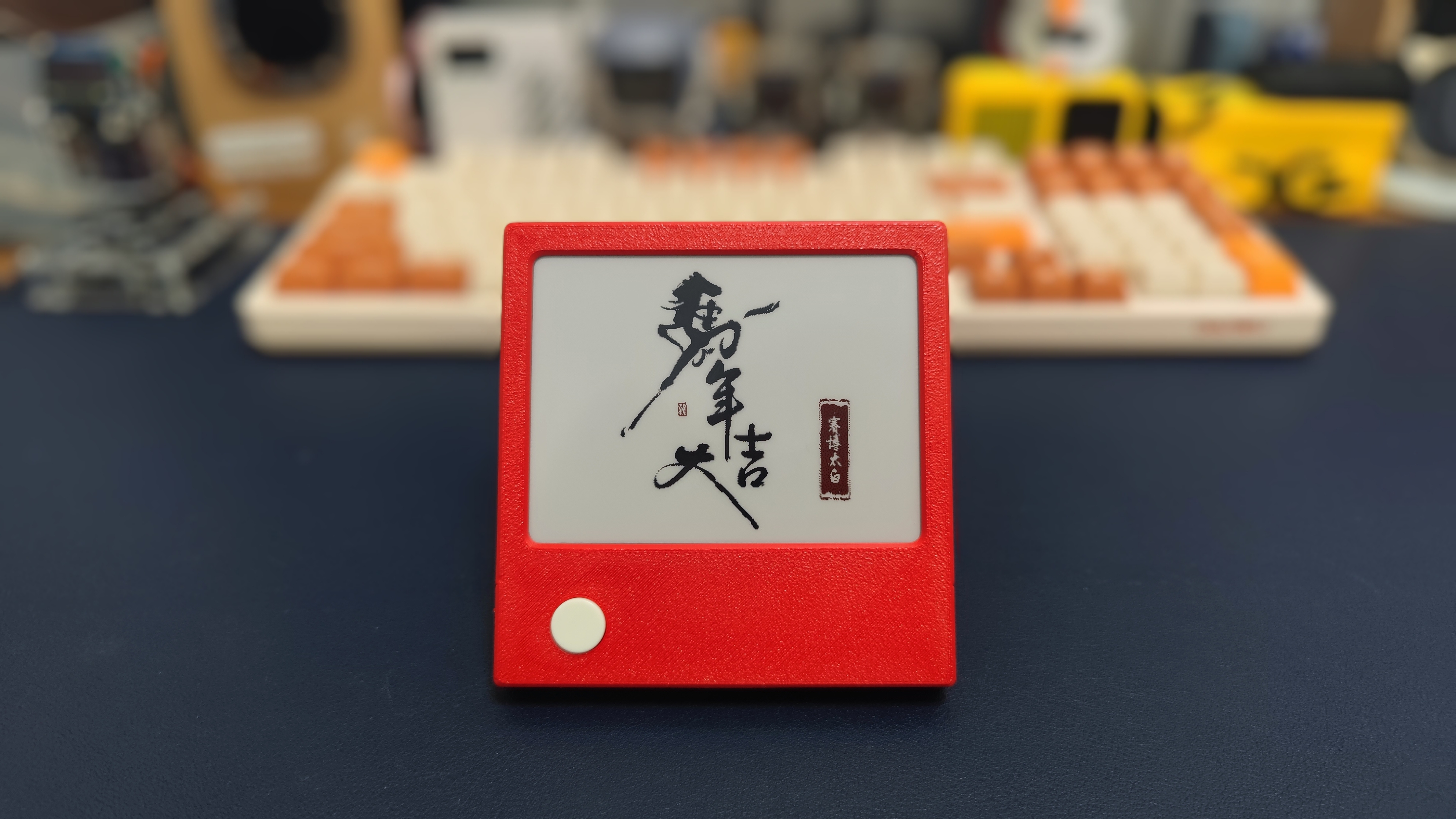

实拍分别展示相册封面、月历与课程表；红色打印外壳让黑白红三色屏幕更统一。

// 03_MODES

页面模式

按键负责唤醒、刷新、切换与进入配置，日常使用不需要连接电脑。

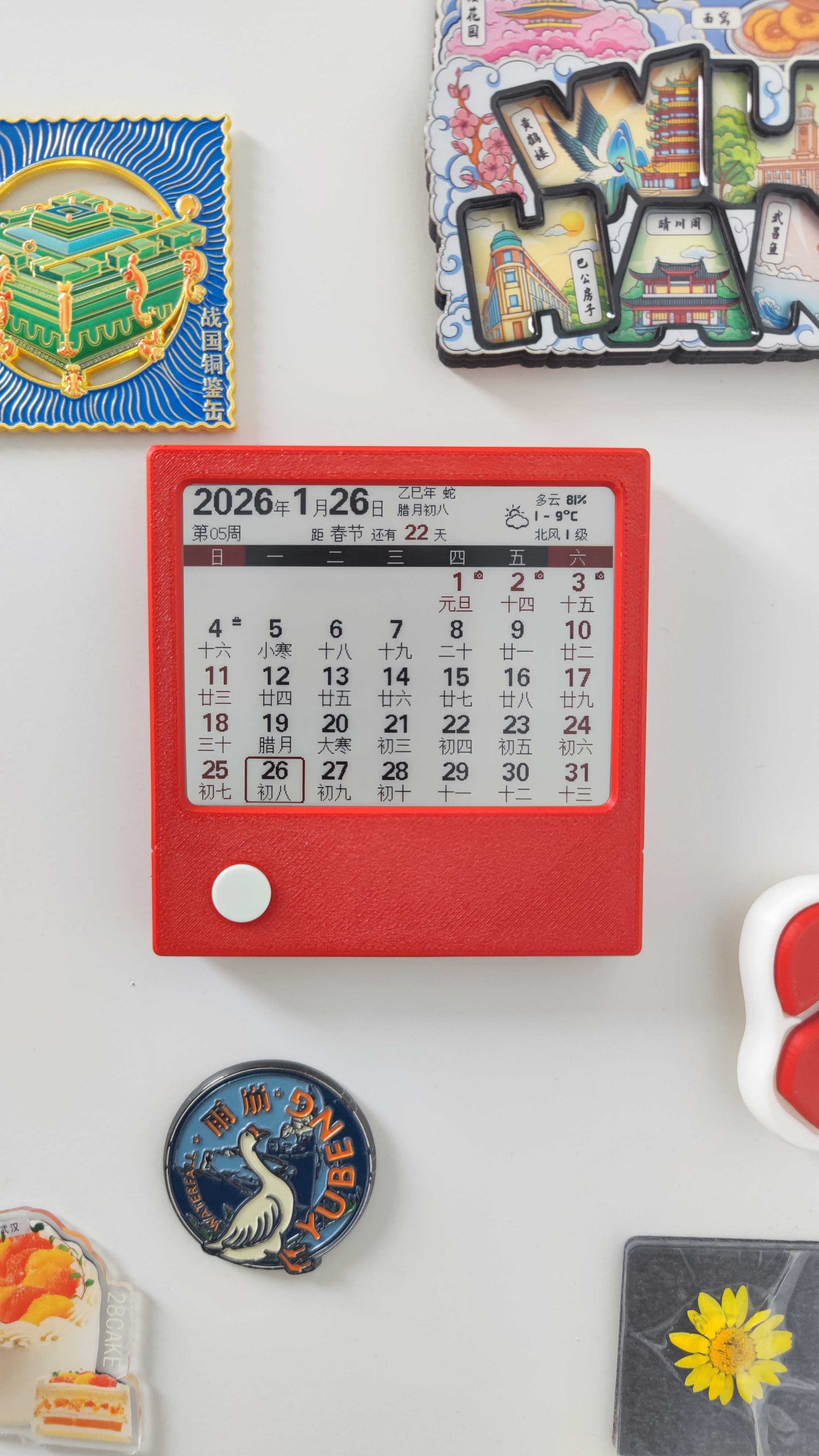

CALENDAR

月历信息页

显示日期、农历、天气、节气、节假日和自定义倒数日。

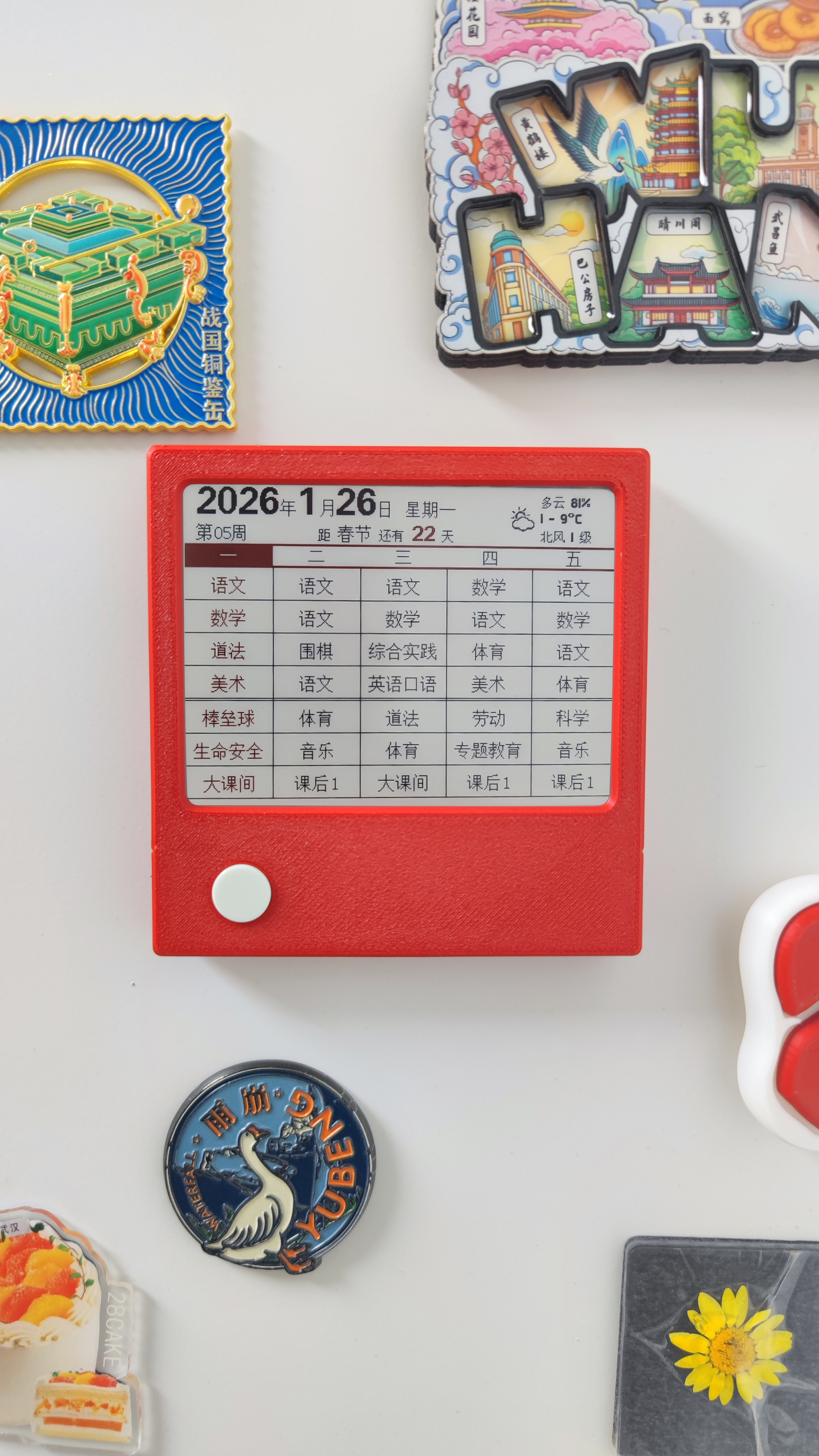

SCHEDULE

课程表页

按工作日分栏展示课程，通过网页使用英文逗号和分号录入。

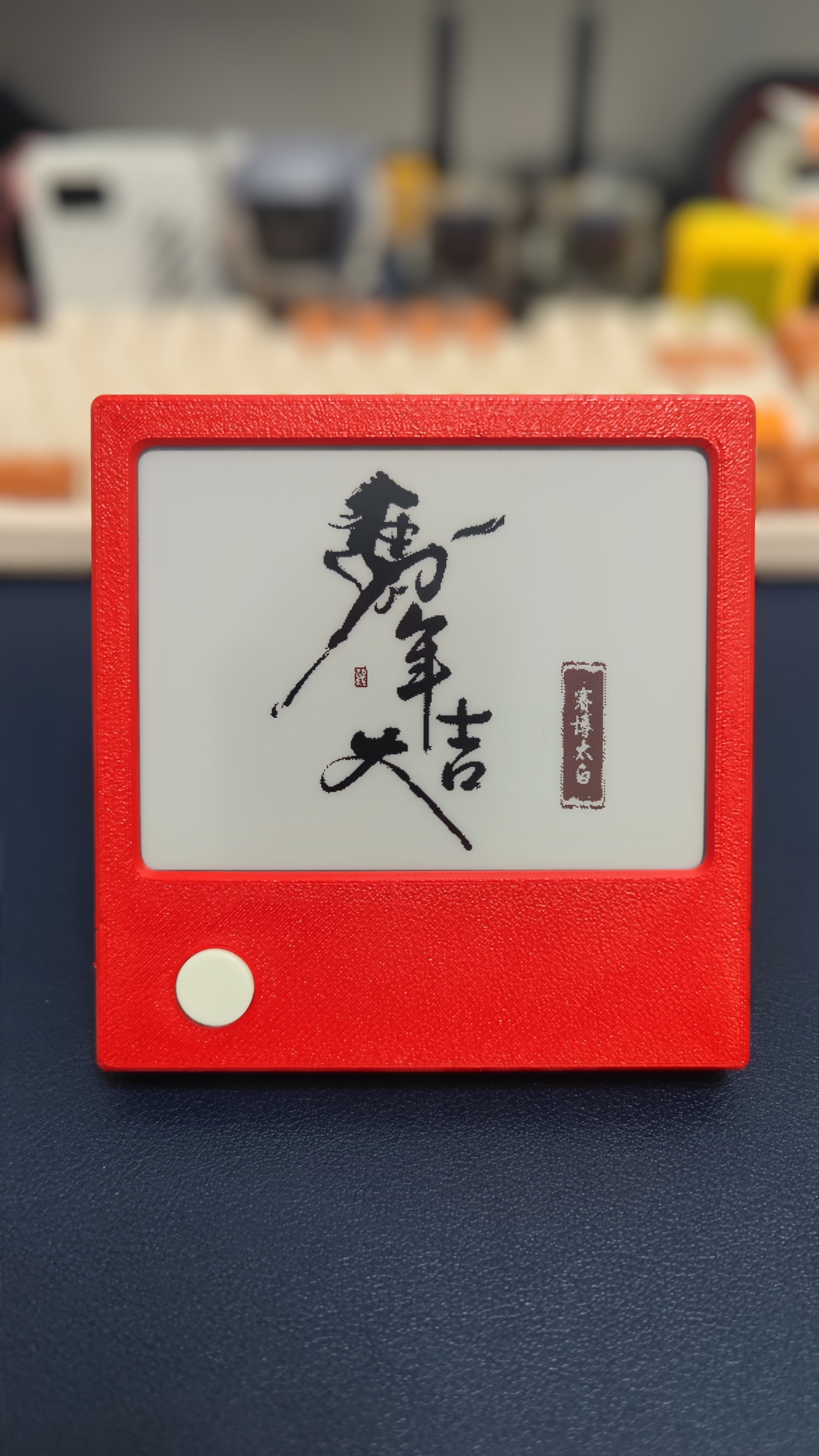

ALBUM

低功耗相册

改造固件支持照片展示，适合作为桌面纪念相框和主题摆件。

// 04_ASSEMBLY

硬件与外壳组装

先完成裸机接线和刷新测试，再装入外壳。墨水屏玻璃与排线较脆，整个过程中不要按压显示区域。

核心物料

01 ESP32 开发板
02 4.2" 三色墨水屏
03 通用墨水屏驱动板
04 603048 / 900mAh 电池
05 PH2.0 电池接头
06 12×12×7.3 轻触开关
07 导线与焊接材料
08 改造 3D 打印外壳

原项目推荐 LOLIN32 Lite，也可使用其他 ESP32 开发板；若板型不同，需要确认供电、引脚和外壳内部空间。

外壳装配顺序

打印并清理外壳

按模型页配置打印前框、后壳与按钮件，清除支撑和孔位毛边，先做空壳试装。

安装屏幕

从前框内侧放入墨水屏，确保显示区域居中；只接触边缘，不挤压玻璃面板。

装入功能按钮

将打印按钮与轻触开关位置对齐，确认外部按压能够回弹并触发。

连接排线与主板

墨水屏和驱动板排线的 1 号针脚均需对齐；整理连接线，避免后壳压住排线。

固定电池与控制板

确认 PH2.0 正负极后连接电池，将电池、驱动板和 ESP32 平整放入预留空间。

通电测试后合壳

先测试刷新、按钮与 Wi-Fi 配置，再关闭后壳；若配合过紧，先修整打印件而不是强压屏幕。

// 05_WIRING

原项目接线表

以下为原项目推荐 ESP32 引脚。使用改造固件或不同主板时，以资料包中的实际定义为准。

模块信号	ESP32 引脚	说明
`BUSY / RST / DC`	GPIO 4 / 16 / 17	墨水屏状态、复位与数据命令
`CS / SCK / SDA`	GPIO 5 / 18 / 23	墨水屏 SPI 通信
`GND / VCC`	GND / 3V3	驱动板供电
`BUTTON`	GPIO 14 + GND	唤醒、刷新与配置
`LED`	GPIO 22	板载状态指示灯
`BAT ADC`	GPIO 32	可选电池电压检测
